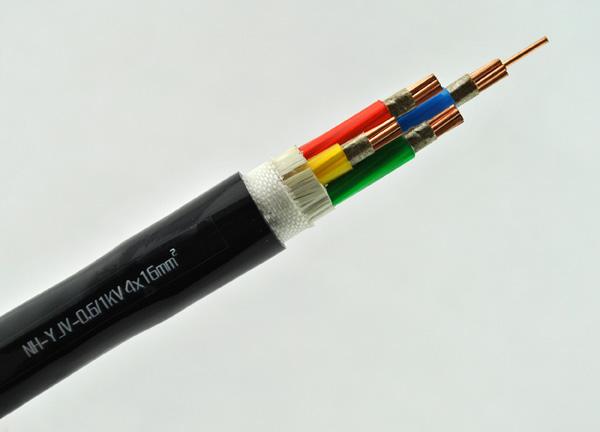

產品描述
本產品適用于高層建筑、油田、電站、電廠、礦山、化工、礦井、地鐵等要求防火條件較高的高的場合，也是應急電源、消防泵、電梯通訊信號系統的應備電纜；該產品具有阻燃耐火電纜耐火能力，在經受火焰直接燃燒情況下，在一定時間內（不小于3h）不發生短路和斷路故障，確保繼續供電以維持照明和傳輸信號，保護人員有足夠的時間安全撤離，且利于滅火及減少損失。
一、生產執行標準 采用企業標準。
二、使用條件
1、交流額定電壓：U。/U（V系列：600/1000V，K系列：450/750V，B系列：450/750V）。
2、電纜***高長期工作溫度
（1）、阻烯聚氟乙烯絕緣及護套：70℃和105℃兩種；交聯聚乙烯絕緣：90℃；
（2）、氟塑料絕緣和護套：220℃和260℃兩種；氟塑料絕緣和105℃阻燃聚氟乙烯護套：90℃和125℃兩種。
（3）、低鹵低煙阻燃PVC絕緣和護套：70℃；無鹵低煙阻燃聚烯烴絕緣和護套：90℃和125℃兩種。
3、***低環境溫度：
（1）、阻燃聚氯乙烯絕緣和護套：固定敷設-40℃；非固定敷設-15℃；
（2）、氟塑料絕緣和護套：固定敷設-60℃；非固定敷設-20℃；
4、電纜安全敷設溫度不應低于0℃。
5、耐火特性：
符合IEC331規定 符合GB12666.6規定
火焰溫度 750℃ 火焰溫度 950℃-1000℃ 火焰溫度 750℃-800℃
燃燒時間 3h 燃燒時間90min 燃燒時間90min
冷卻時間 21h 附加電壓 額定電壓 附加電壓 額定電壓
附加電壓 額定電壓 附加電流 3A 附加電流 3A
附加電流 3A A類 B類
6、敷設推薦的允許彎曲半徑：非鎧裝、編織屏蔽電纜應不小于電纜外徑的6倍；
鋼帶鎧裝電纜應不小于電纜外徑的12倍；
氟塑料絕緣和護套材料電纜應不小于電纜外徑的8倍。
三、型號、名稱如表1
型號
名稱
備注
NH-VV
銅芯聚氯乙烯絕緣聚氯乙烯護套耐火電力電纜
還生產NH-YJV22、
NH-KYJV、NH-KYJV22NH-YJV.NH-KYNP.NH-KYVPR等耐用火電纜。
NH-VV22
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝電纜火力電纜
NH-KVV
銅芯聚氯乙烯絕緣聚氯乙烯護套耐火控制電纜
NH-KVV22
銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝耐火電力電纜
NH-BVV
銅芯聚氯乙烯絕緣聚耐火電纜（電線）
NH-BVV22
銅芯聚氯乙烯絕緣聚氯乙烯護套圓形電纜（電線）
0.6/1kv聚氯乙烯交聯聚乙烯絕緣耐火電力電纜
PVC(XLPE)InsulatedFire-Resistant Power Cable
產品標準
本產品按GB12706《額定電壓35kV及以下銅芯、鋁芯塑料絕緣電力電纜》和GB12666《電線電纜燃燒實驗方法》標準生產，同時還可根據用戶需要按******電工委員會推薦的IEC標準、英國BS標準、德國DIN標準、美國ICEA標準及日本JIS標準生產。
The product is manufactured according to the standard of GB12706 and GB12666 or IEC,BS,DIN,ICEA,and JIS upon request.
適用范圍
本產品適用于工頻額定電壓0.6/1kV及以下配電線路或工業裝置中有耐火要求的固定敷設場所使用。
The product is suitable for use in power distribution lines or fixed installations with rated power-frequency voltage up to and including 0.6/1kV.
使用特性
·工頻額定電壓U0/U:0.6/1kV。
Rated power-frequency voltage U0/U:0.6/1kV.
·電纜導體的***高允許長期工作溫度（PVC/XLPE）:70℃/90℃.
Max.permissible continuous operating temperature of conductor (PVC/XLPE): 70℃/90℃
·短路時（***長持續時間不超過5s）電纜導體***高允許溫度
PVC:導體截面≤300mm2-160℃
導體截面＞300mm2-140℃
XLPE:250℃
Max.short-circuit temperature of the conductor shall not exceed(5s maxiumduration):
PVC:cross-section of conductor≤300mm2-160℃
cross-section of conductor＞300mm2-140℃
XLPE:250℃
·電纜敷設時環境溫度應不低于0℃
The ambient temperature under installation should not below 0℃
·電纜的彎曲半徑：多芯電纜不小于電纜外徑15倍，單芯電纜不小于電纜外徑20倍。
The bending radius of a single-core cable should not less than 20 times of the cable diameter.
The bending radius of multicore-cable should not less than 15 times of the cable diameter.
電纜的型號Type of cable
