產品描述
一：產品特點及用途
本產品適用于交流額定電壓450/750V及以下移動或固定敷設用電器儀表連接線或信號傳輸，
電纜具有較好的熱穩定性，能在高溫、低溫、腐蝕性中保持良好的電性能和柔軟性，適合
冶金、電力、石化等行業具有移動耐溫等特殊要求場合使用。
二：產品執行標準
Q/HHTZH004.2
阻燃耐火特性試驗執行GB12666-90標準
三：使用特性
1． 交流額定電壓：U0/U 450/750KV
***高工作溫度：180℃
2． ***低環境溫度：硅橡膠護套：固定敷設-60℃，非固定敷設-20℃
3． 電纜安裝敷設溫度應不低于-20℃。
4． 電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的6倍
四：基本型號及名稱
KGG | 硅橡膠絕緣和護套控制電纜 |
KGGR | 硅橡膠絕緣和護套控制軟電纜 |
KGGP | 硅橡膠絕緣和護套銅絲編織屏蔽控制電纜 |
KGGRP | 硅橡膠絕緣和護套銅絲編織屏蔽控制軟電纜 |
KGGRP1 | 硅橡膠絕緣和護套鍍錫編織屏蔽控制軟電纜 |
備注：1 如需阻燃型硅橡膠電纜，型號前加ZR；
2硅橡膠絕緣丁腈護套電纜在芯數多，截面大的情況下代替硅橡膠絕緣和護套耐熱控制電纜，
適用情況與硅橡膠護套電纜相似，長時使用溫度為-60-105℃。
3導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
項目 | 代號 | 說明 |
阻燃特性 | ZR | 阻燃硅橡膠護套 |
系列代號 | K | 控制電纜 |
絕緣材料 | G | 硅橡膠 |
護套材料 | G | 硅橡膠 |
YVF | 丁腈聚氯乙烯 | |
屏蔽材料 | P | 銅絲編織屏蔽 |
P1 | 鍍錫銅絲屏蔽 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
六：主要技術指標
1． 成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3規定。
2．20℃時絕緣電阻不小于500MΩ/KM。
3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
七：基本電纜規格及結構參數
線芯*標稱截面(mm2) | 導體結構 (根數*直徑) mm | 電纜***大外徑 | 參考重量(kg/km) | ||
KGGR | KGGRP | KGGR | KGGRP | ||
2*0.75 | 24*0.20 | 9.2 | 10.0 | 78 | 118 |
2*1.0 | 32*0.20 | 9.5 | 10.6 | 87 | 127 |
2*1.5 | 48*0.20 | 10.2 | 11.5 | 114 | 164 |
2*2.5 | 51*0.25 | 10.5 | 12.5 | 156 | 210 |
3*0.75 | 24*0.20 | 10.5 | 11.5 | 93 | 133 |
3*1.0 | 32*0.20 | 11.5 | 12.9 | 100 | 152 |
3*1.5 | 48*0.20 | 12.0 | 13.8 | 126 | 177 |
3*2.5 | 51*0.25 | 12.5 | 14.8 | 180 | 243 |
4*0.75 | 24*0.20 | 11.0 | 12.5 | 110 | 160 |
4*1.0 | 32*0.20 | 11.5 | 13.0 | 120 | 173 |
4*1.5 | 48*0.20 | 12.0 | 13.5 | 151 | 205 |
4*2.5 | 51*0.25 | 14.5 | 15.5 | 220 | 270 |
5*0.75 | 24*0.20 | 12.0 | 13.0 | 118 | 168 |
5*1.0 | 32*0.20 | 12.5 | 13.5 | 140 | 200 |
5*1.5 | 48*0.20 | 13.0 | 14.2 | 190 | 250 |
5*2.5 | 51*0.25 | 14.0 | 15.2 | 290 | 380 |
7*0.75 | 24*0.20 | 12.5 | 13.5 | 141 | 201 |
7*1.0 | 32*0.20 | 13.0 | 14.2 | 162 | 231 |
7*1.5 | 48*0.20 | 13.6 | 14.6 | 230 | 290 |
7*2.5 | 51*0.25 | 15.5 | 16.5 | 350 | 360 |
8*0.75 | 24*0.20 | 13.5 | 14.5 | 165 | 224 |
8*1.0 | 32*0.20 | 14.0 | 15.0 | 190 | 223 |
8*1.5 | 48*0.20 | 15.8 | 17.2 | 278 | 281 |
8*2.5 | 51*0.25 | 17.0 | 18.2 | 410 | 560 |
10*0.75 | 24*0.20 | 14.1 | 15.4 | 210 | 310 |
10*1.0 | 32*0.20 | 15.0 | 16.0 | 260 | 394 |
10*1.5 | 48*0.20 | 17.1 | 18.1 | 345 | 460 |
10*2.5 | 51*0.25 | 21.0 | 22.1 | 510 | 640 |
12*0.75 | 24*0.20 | 15.5 | 16.5 | 245 | 345 |
12*1.0 | 32*0.20 | 17.2 | 18.2 | 287 | 387 |
12*1.5 | 48*0.20 | 18.0 | 19.0 | 372 | 500 |
12*2.5 | 51*0.25 | 21.0 | 22.0 | 577 | 680 |
14*0.75 | 24*0.20 | 17.0 | 18.0 | 280 | 380 |
14*1.0 | 32*0.20 | 17.6 | 19.0 | 321 | 440 |
14*1.5 | 48*0.20 | 19.0 | 20.0 | 440 | 560 |
14*2.5 | 51*0.25 | 21.0 | 22.0 | 580 | 780 |
19*0.75 | 24*0.20 | 15.8 | 16.8 | 340 | 450 |
19*1.0 | 32*0.20 | 17.0 | 18.0 | 400 | 520 |
19*1.5 | 48*0.20 | 20.0 | 21.0 | 520 | 650 |
19*2.5 | 51*0.25 | 23.0 | 24.0 | 845 | 1023 |

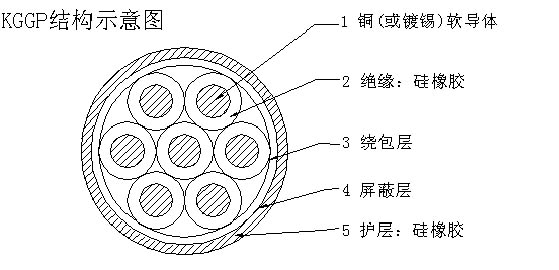

八：產品結構示意圖：
