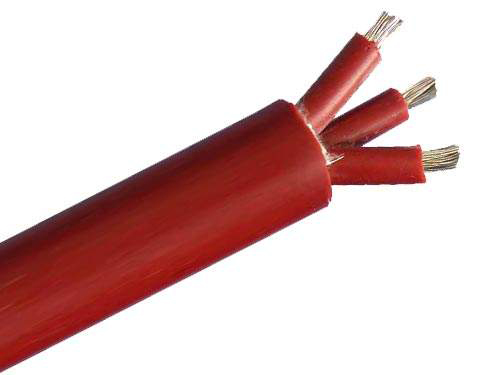

產品描述

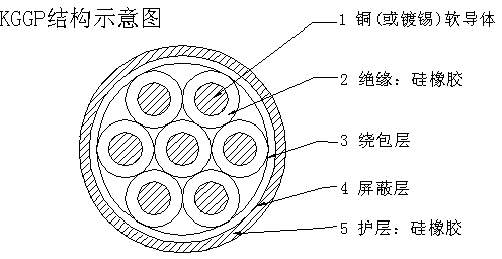

一：產品特點及用途本產品適用于交流額定電壓450/750V及以下移動或固定敷設用電器儀表連接線或信號傳輸，電纜具有較好的熱穩定性，能在高溫、低溫、腐蝕性中保持良好的電性能和柔軟性，適合冶金、電力、石化等行業具有移動耐溫等特殊要求場合使用。 二：產品執行標準 Q/HHTZH004.2 阻燃耐火特性試驗執行GB12666-90標準 三：使用特性 1． 交流額定電壓：U0/U 450/750KV ***高工作溫度：180℃ 2． ***低環境溫度：硅橡膠護套：固定敷設-60℃，非固定敷設-20℃ 3． 電纜安裝敷設溫度應不低于-20℃。 4． 電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的6倍 四：基本型號及名稱 KGG 硅橡膠絕緣和護套控制電纜 KGGR 硅橡膠絕緣和護套控制軟電纜 KGGP 硅橡膠絕緣和護套銅絲編織屏蔽控制電纜 KGGRP 硅橡膠絕緣和護套銅絲編織屏蔽控制軟電纜 KGGRP1 硅橡膠絕緣和護套鍍錫編織屏蔽控制軟電纜 備注： 1、如需阻燃型硅橡膠電纜，型號前加ZR； 2、硅橡膠絕緣丁腈護套電纜在芯數多，截面大的情況下代替硅橡膠絕緣和護套耐熱控制電纜，適用情況與硅橡膠護套電纜相似，長時使用溫度為-60-105℃。 3、導體線芯中銅絲可以采用鍍錫。 五：代號名稱和含義 項目 代號 說明 阻燃特性 ZR 阻燃硅橡膠護套 系列代號 K 控制電纜 絕緣材料 G 硅橡膠 護套材料 G 硅橡膠 YVF 丁腈聚氯乙烯 屏蔽材料 P 銅絲編織屏蔽 P1 鍍錫銅絲屏蔽 導體結構 A 單股導體 B 7股絞合導體 R 多股絞合導體 六：主要技術指標 1． 成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3規定。 2．20℃時絕緣電阻不小于500MΩ/KM。 3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。 七：基本電纜規格及結構參數 線芯*標稱截面(mm2) 導體結構 (根數*直徑) mm 電纜***大外徑 參考重量(kg/km) KGGR KGGRP KGGR KGGRP 2*0.75 24*0.20 9.2 10.0 78 118 2*1.0 32*0.20 9.5 10.6 87 127 2*1.5 48*0.20 10.2 11.5 114 164 2*2.5 51*0.25 10.5 12.5 156 210 3*0.75 24*0.20 10.5 11.5 93 133 3*1.0 32*0.20 11.5 12.9 100 152 3*1.5 48*0.20 12.0 13.8 126 177 3*2.5 51*0.25 12.5 14.8 180 243 4*0.75 24*0.20 11.0 12.5 110 160 4*1.0 32*0.20 11.5 13.0 120 173 4*1.5 48*0.20 12.0 13.5 151 205 4*2.5 51*0.25 14.5 15.5 220 270 5*0.75 24*0.20 12.0 13.0 118 168 5*1.0 32*0.20 12.5 13.5 140 200 5*1.5 48*0.20 13.0 14.2 190 250 5*2.5 51*0.25 14.0 15.2 290 380 7*0.75 24*0.20 12.5 13.5 141 201 7*1.0 32*0.20 13.0 14.2 162 231 7*1.5 48*0.20 13.6 14.6 230 290 7*2.5 51*0.25 15.5 16.5 350 360 8*0.75 24*0.20 13.5 14.5 165 224 8*1.0 32*0.20 14.0 15.0 190 223 8*1.5 48*0.20 15.8 17.2 278 281 8*2.5 51*0.25 17.0 18.2 410 560 10*0.75 24*0.20 14.1 15.4 210 310 10*1.0 32*0.20 15.0 16.0 260 394 10*1.5 48*0.20 17.1 18.1 345 460 10*2.5 51*0.25 21.0 22.1 510 640 12*0.75 24*0.20 15.5 16.5 245 345 12*1.0 32*0.20 17.2 18.2 287 387 12*1.5 48*0.20 18.0 19.0 372 500 12*2.5 51*0.25 21.0 22.0 577 680 14*0.75 24*0.20 17.0 18.0 280 380 14*1.0 32*0.20 17.6 19.0 321 440 14*1.5 48*0.20 19.0 20.0 440 560 14*2.5 51*0.25 21.0 22.0 580 780 19*0.75 24*0.20 15.8 16.8 340 450 19*1.0 32*0.20 17.0 18.0 400 520 19*1.5 48*0.20 20.0 21.0 520 650 19*2.5 51*0.25 23.0 24.0 845 1023 八：產品結構示意圖：
